簡単な説明

これは、日本の電力線の周波数（50Hz.）のライブモニターです。
奈良ネットワークジャパンが開発したシンプルな装置で、メイン電源の復調を行います。
この装置は、ダウンステップトランスで構成されており、電力線からの交流電流（100V）を受けて、9V ACに変換します。
次に、フルブリッジ整流器を加えて半DC信号とし、コンデンサーで軽い初期フィルタリングを行います。
その後、直流分圧器で直流電流を降圧し、USBサウンドカードに適合させます（0.4〜0.9V）。
最後に、15Hz付近のパッシブ2次フィルターで50Hzの残響をカットしますが、この段階では本当に無視できるレベルです、
フルブリッジ整流器により、当初の50Hzから2倍の周波数になる）その結果、100Hzが支配的になる。

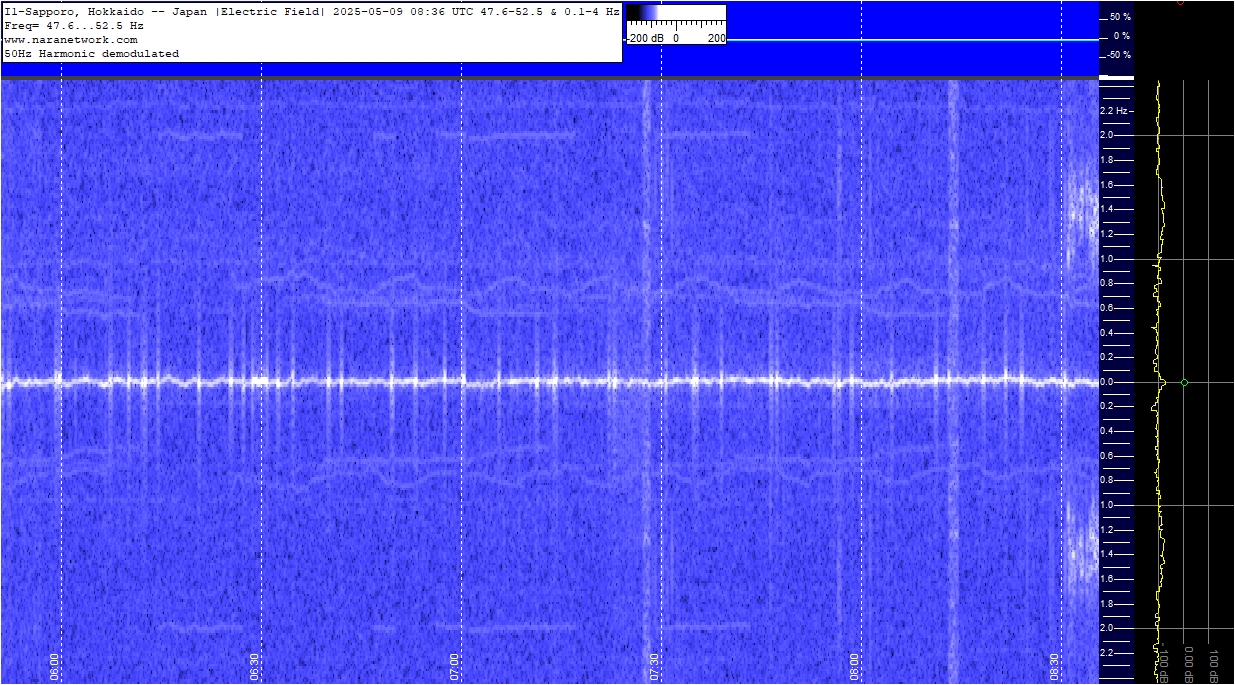

最初の画面の信号をSLブラックボックスで復調すると、次のようなことがわかります。
には、主電源から来る振幅変調された信号が表示されています。

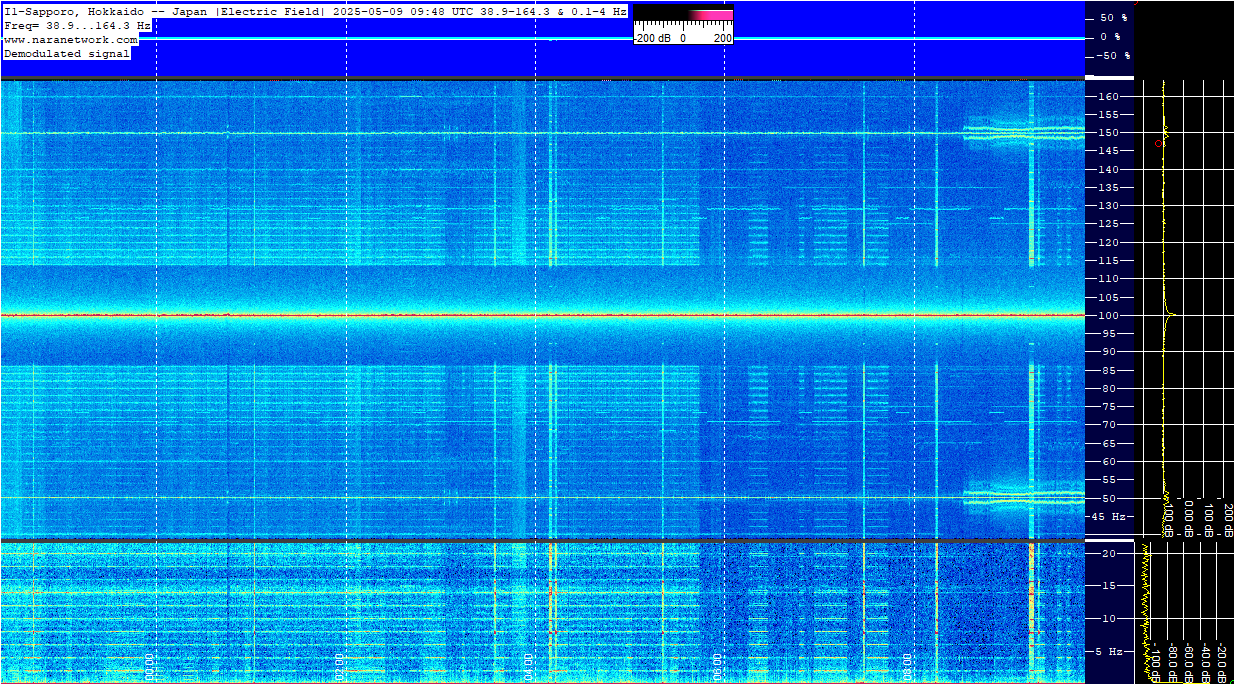

その代わり2つ目では、通常の変調された50Hzの信号を見ることができます。

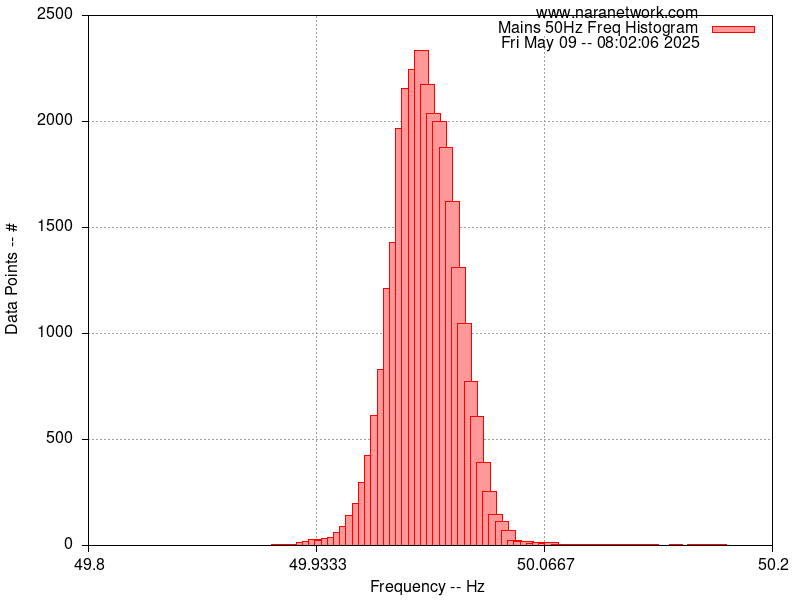

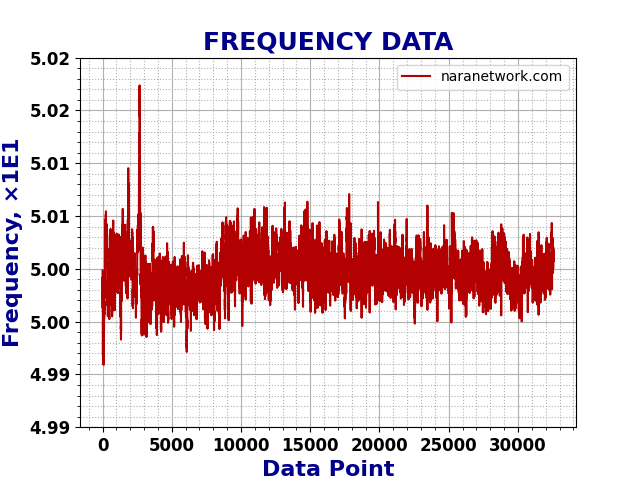

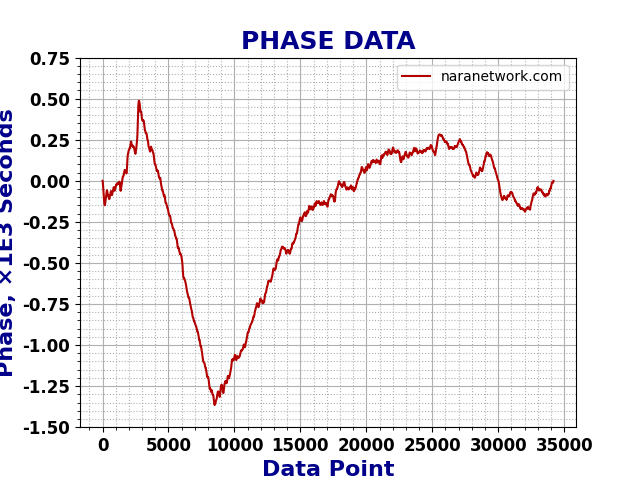

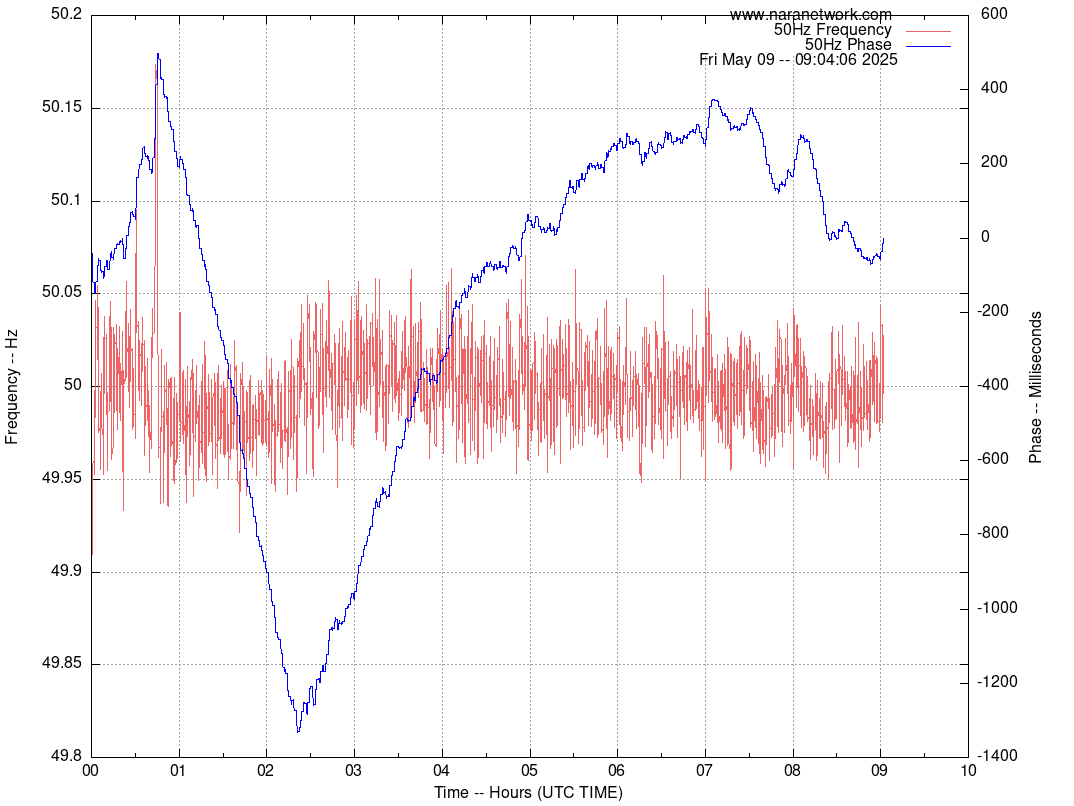

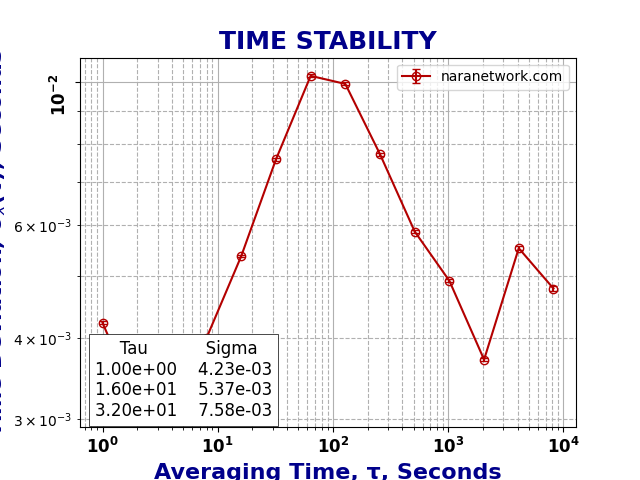

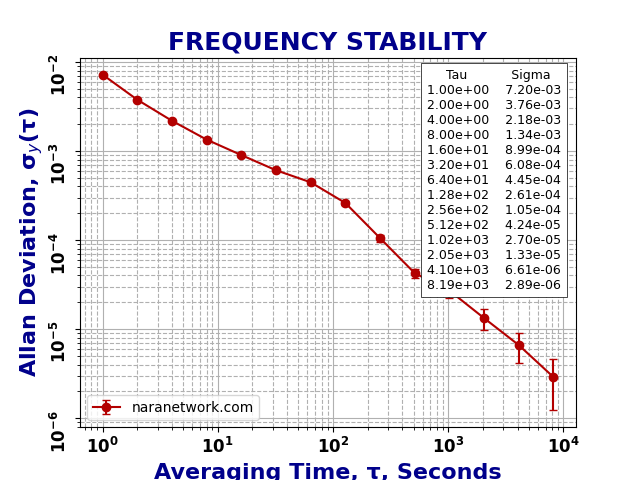

下の2つのグラフは、UNIX APIとGNUPLOTで作成したもので、検出した周波数、位相、ヒストグラム周波数を表しています。
周波数と位相は、カスタムソフトで作成したゼロクロス回路で計算しています。
グラフはUTC時間で、20分ごとに更新されます（自動更新されない場合は、ページを更新してください）。
周波数と位相のグラフは、ヒストグラムとともに、毎日UTCの00:00にリセットされます。
総位相グラフは24時間ごとに更新されます。
この2つのシステムは互いに独立しており、それぞれが別の変圧器に接続されています。

HARDWARE

V2 (Prototype)PECULIAR SIGNALS RECEIVED

静岡県富士川と新潟県糸魚川市は、富士川を挟んで周波数が異なります。
東側は50Hz、西側は60Hzです。関西電力のサービスは60Hzです。
